水道用波状ｽﾃﾝﾚｽ鋼管
（JWWA G 119：2004）

概要

水道用波状ステンレス鋼管は、水道用ステンレス鋼管に波状の加工を施しパイプに可とう性を持たせたものです。
これにより変位、振動吸収用として使用でき、配管作業の能率化、漏水防止等の面ですぐれた効果が発揮できます。

特長

（1）給水の有効・有収率が大幅に向上します。
（2）配管が簡単で作業時間が大幅に短縮されます。
（3）気密性・耐振性・可とう性にすぐれています。
（4）経済的な配管システムが可能です。
（5）衝撃に対しても安全で取扱いが楽に行えます。

種類および記号

施　工

（1）波状部を、配管場所に合わせて手で曲げます。
（2）端部の切断には、ロータリーチューブカッターを使用してください。

波状管の寸法

単位mm

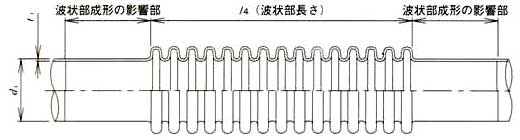

波状部の寸法

単位mm

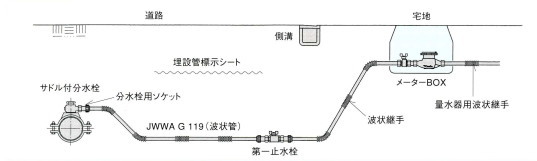

標準配管例

波状継手

波状継手はJWWA G 119以外に、分岐用（袋ナット付）、中間用（両端プレーンエンド）、量水器用（袋ナット付）と各種あります。
口径13Su～50Suまでありますが、寸法については各メーカーにお問い合わせください。
